El Cable Coaxial 10DFB es la solución ideal para quienes buscan máxima calidad, baja pérdida y rendimiento estable en instalaciones profesionales de comunicaciones. Diseñado para aplicaciones de alta exigencia, garantiza una transmisión confiable en sistemas de radio, telecomunicaciones, enlaces inalámbricos, antenas y equipos que requieren precisión en la señal.

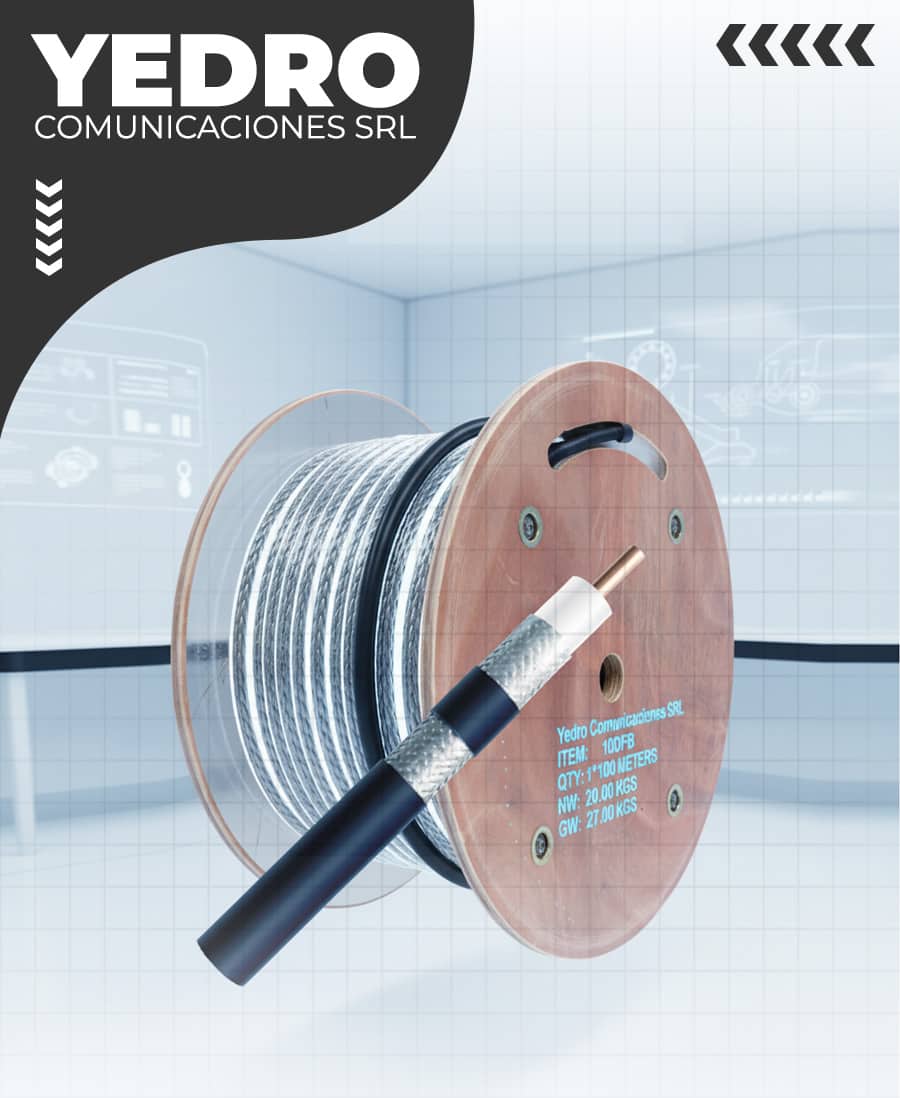

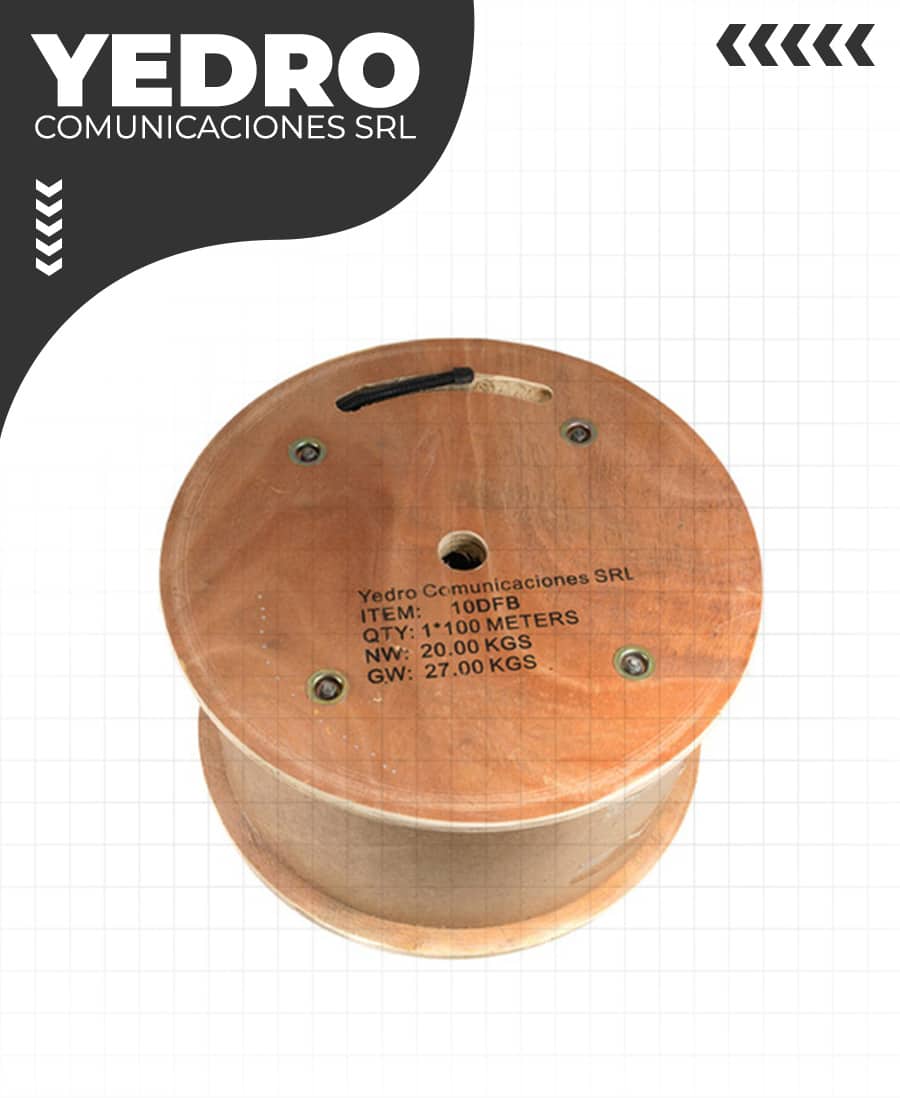

Su versión en carretel de 100 metros permite trabajar con mayor comodidad y optimizar cada proyecto, asegurando continuidad, robustez y eficiencia.

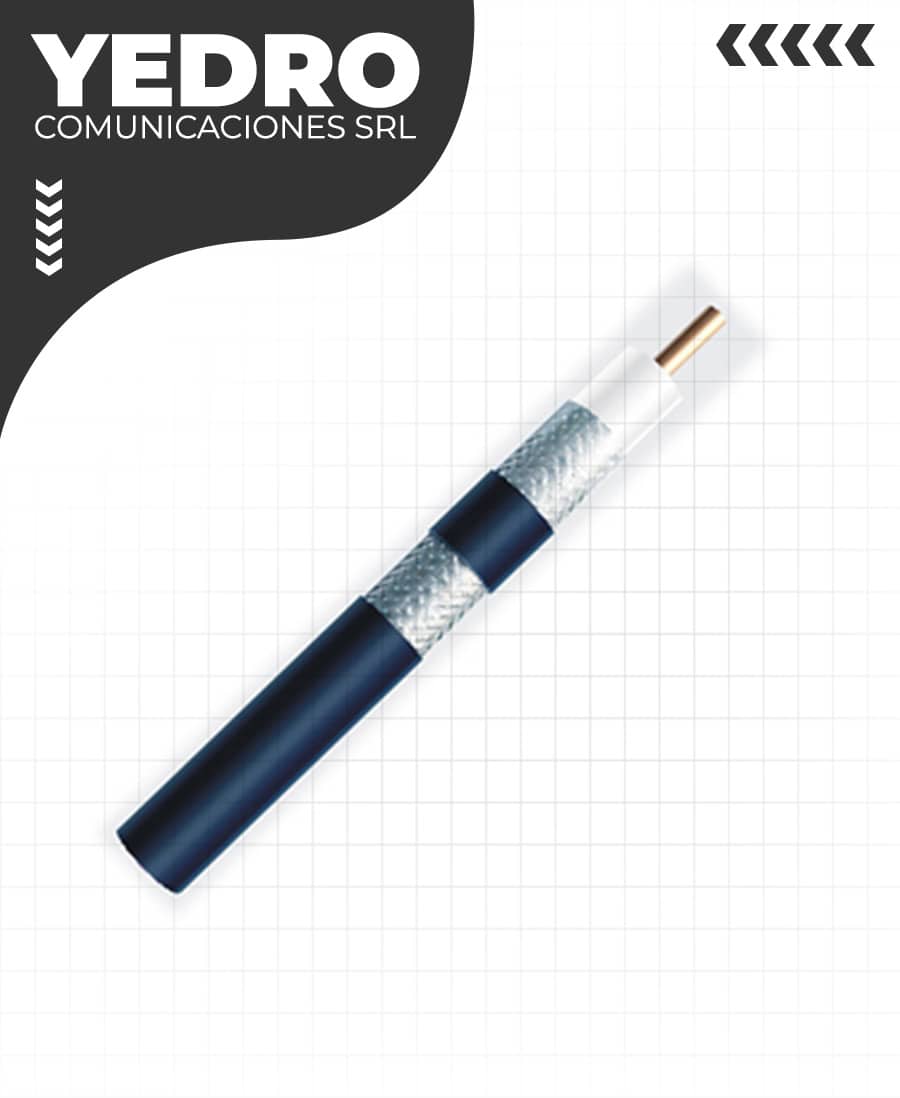

Construcción de alta calidad
Este modelo 10DFB está fabricado con materiales premium que aseguran una excelente respuesta en condiciones exigentes:
-
Conductor interno: cobre desnudo / aluminio cobre (Φ3.5 mm).
-
Dieléctrico: espuma / PE sólido (Φ10.0 ± 0.02 mm).
-
Blindaje: papel de aluminio consolidado (Φ10.2 mm).
-
Malla externa: trenza de cobre estañado (24x7x0.15 mm), Φ10.8 mm.
-
Cobertura de blindaje: 85%, ideal para minimizar interferencias.
-
Cubierta exterior: PVC / PE (Φ13.0 mm), resistente y duradera.
Características eléctricas y mecánicas
Este cable coaxial ofrece especificaciones técnicas que garantizan un rendimiento superior:
-
Impedancia: 50 ± 3 Ohm.
-
Capacidad nominal: 84 pF/m.
-
Velocidad de propagación: 80%.
-
Resistencia de aislamiento: > 5000 Mohm.Km.
-
Resistencia del conductor interno: 1.8 (2.8) Ohm/Km.
-
Resistencia del conductor externo: 6.4 Ohm/Km.
-
Temperatura operativa: -40 °C a +85 °C.
-
Radio mínimo de curvatura: 65 mm.
Estas prestaciones aseguran estabilidad, durabilidad y una notable reducción de pérdidas en largas distancias.
Atenuación según frecuencia (dB/100m)
| Frecuencia (MHz) | dB / 100m |
|---|---|
| 100 | 3.2 |
| 150 | 4.1 |
| 280 | 5.6 |
| 350 | 6.3 |
| 400 | 7.0 |
| 800 | 10.2 |
| 900 | 11.0 |
| 1200 | 13.1 |
| 1500 | 15.3 |
| 1800 | 16.8 |
| 1900 | 17.4 |
| 2000 | 18.0 |
| 2200 | 18.8 |
| 2500 | 22.5 |
Estas cifras reflejan su excelente desempeño en frecuencias medias y altas, ofreciendo una transmisión clara y estable incluso en entornos de instalación complejos.
Conectividad confiable para proyectos exigentes
El Cable Coaxial 10DFB de 100 metros es ideal para instaladores, técnicos y empresas que necesitan un cable resistente, con excelente blindaje y mínima pérdida de señal. Su estructura robusta garantiza una vida útil prolongada y un desempeño constante.
Conectividad sin límites, con la calidad y respaldo de YEDRO Comunicaciones.
